• تحليل فشل أو عيوب مانع التسرب (اللبادة)
  يمكننا مساعدة العميل في تحديد الأسباب الكامنة وراء فشل اللبادة واقتراح التغييرات وتصميمات اللبادة التي تلبي أو تتجاوز مواصفات التشغيل الخاصة.
• التصميم الهندسي العكسي للبادة/ تجديد التصميم (لمانع التسرب)
  هل محلول اللبادة غير متوفر في المخزون أو قديم؟ نقدم للعملاء خدمات تجديد التصميم الهندسي والتصنيع الداخلية.
• استشارات تصميم الأدوات

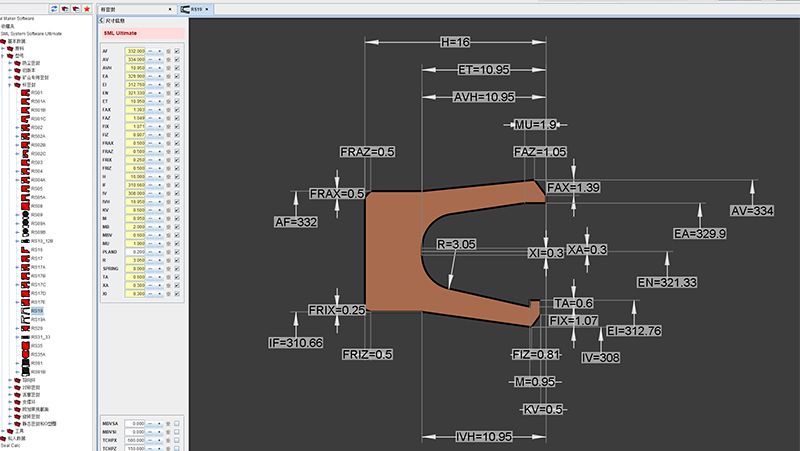

  هل تستخدمون أحجام الأخاديد القياسية أو المخصصة في معداتكم؟ لدينا خبرة واسعة ويمكننا مساعدتكم في تحديد أبعاد المقدمة، وأحجام نصف القطر وأنواع الآلات الدقيقة وتصميمات أدوات التثبيت.
  يجب على العميل تقديم متطلبات حلول مانع التسرب، بما في ذلك حجم الأخدود والضغط ودرجة الحرارة والسرعة والوسائط

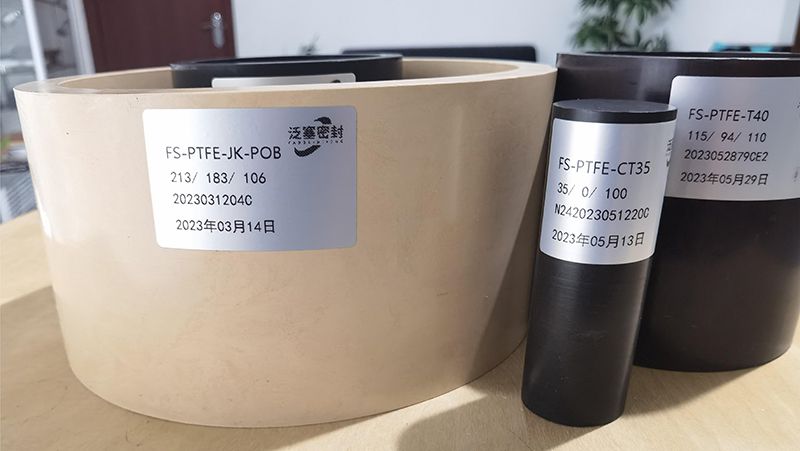

  تصميم وتصنيع المنتجات شبه النهائية وفقًا لمتطلبات الختم الخاصة بالعميل، بما في ذلك عمليات خلط المواد الخام والضغط والتلبيد.

تمتلك شركة FJSEALS مجموعة واسعة من المواد المتاحة تقريبًا لكل أنواع منتجات الختم التي قد تحتاجونها. وكما تقرأون هنا، يعد اختيار المادة المناسبة لموانع التسرب أمرًا بالغ الأهمية. ولذا، نقدم إرشادات الاختيار على موقعنا، ولكننا أيضًا نحث الجميع على الاتصال بطاقمنا الفني للحصول على الإجابات والمشورة المناسبة.

المواد القياسية في شركة FJSEALS

ملاحظة: عند الحالات النادرة عند عدم وجود مادة مناسبة، يمكن لشركتنا FJSEALS تطوير مادة تلبي معايير التطبيق الخاصة تمامًا، حيث أن الفريق الهندسي التابع للشركة محترفون في تصميم المواد، كما أن لدى الشركة معدات واسعة النطاق لتطوير مواد جديدة.

أنواع النوابض الزنبركية والمواد

ملحوظة: مادة الزنبرك القياسية المستخدمة للزنبرك هي الفولاذ المقاوم للصدأ AISI 301، يُرجى الاتصال بنا لمعرفة ظروف التشغيل المحددة.

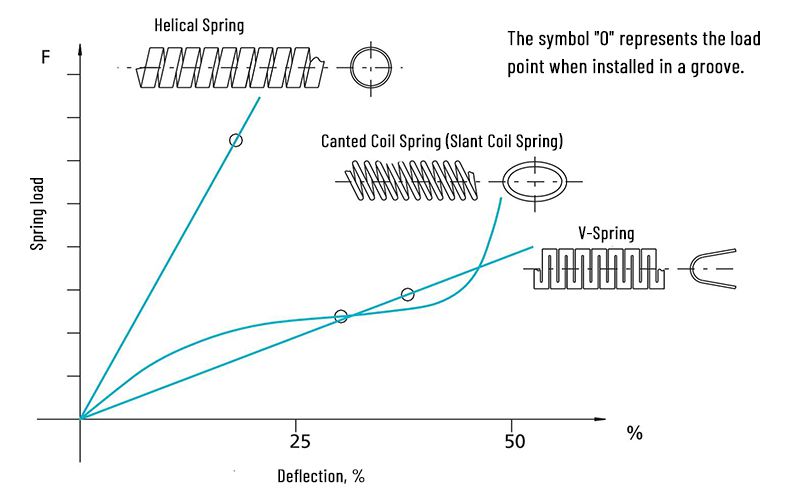

أنواع النوابض الحلزونية

النوابض اللولبية المائلة (زمبرك لولبي مائل)
نابض شكل - V
تحمل النابض
يمثل الرمز "O" نقطة التحميل عند تثبيته في الأخدود.
نسبة الانحراف %

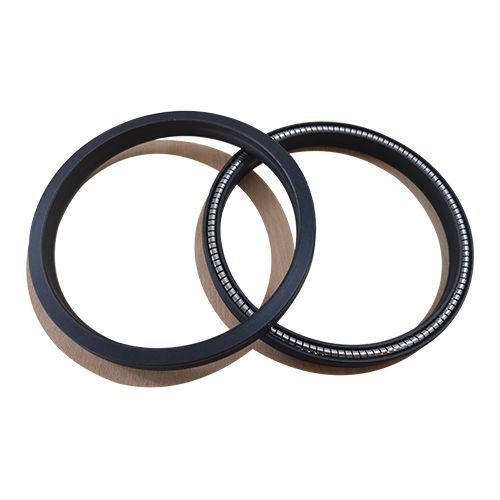

• النوابض الحلزونية عبارة عن نوابض مصنوعة من شرائح معدنية مسطحة وتستخدم في موانع التسرب RS18 واللبادات وحلقات المطاط المانعة للتسريب وغيرها، حيث تتميز بحمل وحدة أعلى ونطاق تشوه أقصر مقارنة بالأنواع الأخرى من النوابض، مما يجعلها مثالية للتطبيقات المتحركة والثابتة والبطيئة. كما تعتبر موانع التسرب RS18 واللبادات الثابتة هي الخيار المفضل لتطبيقات الفراغ والغاز والتطبيقات المبردة.

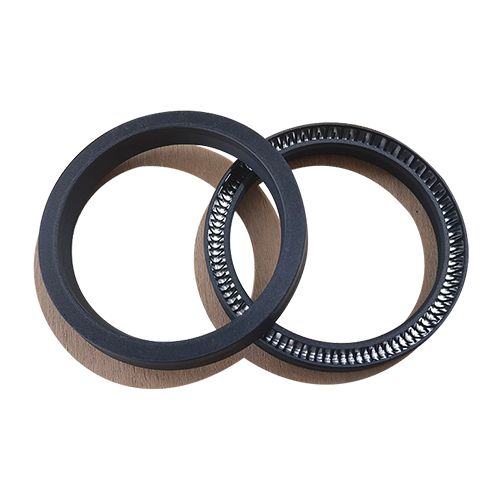

• الزنبرك (النابض) شكل حرف V هو شكل قياسي من الزنبرك، ويُستخدم في مانع التسرب ذو النابض الكابولي (الحلزوني المائل) RS19 واللبادات الدائرية ذات الحواف RS19A، حيث أن تصميم ساق العمود الطويل الحمل الزنبركي عند الحافة الأمامية لشفة الختم مما يسمح للختم بالعمل كمكشطة أو مانع تسرب. إضافة إلى ذلك، يتميز الزنبرك شكل حرف V بحمل معتدل ونطاق تشوه أقل.
• بالنسبة للنوابض اللولبية المسننة، فهي مصنوعة من سلك دائري يتم لفه وتشكيله على شكل بيضاوي في وضع مائل، حيث توفر هذه النوابض قوة زنبركية ثابتة تقريبًا ضمن نطاق انحراف واسع جدًا. وهذا يسمح بالتحكم الدقيق في الاحتكاك أثناء فترة الخدمة. كما أن تصميمه الفريد يمنع الختم من إتلاف الزنبرك بسبب الضغط المفرط.

رش السطح لمضاعفة المناعة والصلابة

• سطح مانع للتسرب ديناميكي

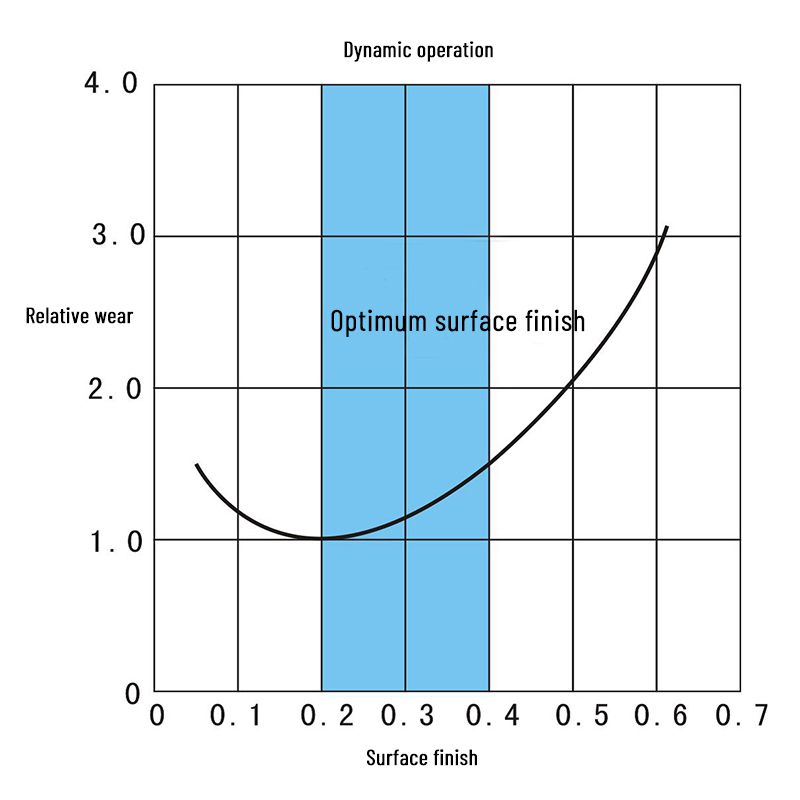

  تتأثر وظيفة وعمر الخدمة للختم (لـ اللبادة/ مانع التسرب) بدرجة عالية من خلال رش السطح المراد إغلاقه، حيث يحتوي السطح الخشن للغاية على خدوش أو علامات أو شقوق أو علامات حلزونية يمكن أن تخلق مسارات تسرب وتكون كاشطة لمطاط مانع التسرب. وبالنسبة لمانعات التسرب غير المعدنية PTFE، فيعد نقل طبقة رقيقة من PTFE من شفة اللبادة إلى السطح المتحرك لعملية الإطباق أمرًا بالغ الأهمية وسيؤدي إلى تحسين عمر اللبادة أو مانعة التسرب. أما في الأسطح الديناميكية (المتحركة) ذات الرش/ التلميع الخشن نسبيًا فهي تؤدي إلى تآكل مادة شفة الختم بسرعة كبيرة. كما تؤدي الأسطح المتحركة الناعمة للغاية إلى عدم كفاية نقل المواد لتشكيل طبقة رقيقة وتؤدي أيضًا إلى زيادة تآكل اللبادة. يوضح الرسم البياني أدناه تأثير رش السطح وتآكل لبادة الختم النسبي.
• سطح مانع للتسرب ثابت
  في معظم تطبيقات اللبادة في المفاصل الثابتة، يمكن تحقيق أداء إغلاق ممتاز بشكل عام من خلال أسطح مانعات التسرب الملساء ويكون السطح الأمثل المقترح هو 0.8Ra أو أقل. كما يجب أن يكون السطح الثابت وسطح حلقة البادة محاذيين بشكل مركزي.

عملية ديناميكية (متحركة)
التآكل النسبي
رش السطح المثالي (التلميع الأمثل)
تلميع السطح

معلومات إرشادية بشأن رش وتلميع السطح

المحتوى الوسيط	السطح الديناميكي (المتحرك)	السطح الثابت
غاز التبريد وغاز الهيليوم وغاز الهيدروجين والفريون	0.1Ra إلى 0.2Ra	0.1Ra إلى 0.2Ra
		0.1 5 to 0.3Ra
الهواء وغاز النيتروجين وغاز الأرجون والغاز الطبيعي والوقود.	0.15Ra إلى 0.3Ra	0.3Ra إلى 0.8Ra
الماء والزيت الهيدروليكي والزيت الخام والمواد المانعة للتسرب	0.2Ra إلى 0.4Ra	0.4Ra إلى 0.8Ra

صلابة سطح الختم (مانع التسرب) الديناميكي

• في معظم تطبيقات الختم الثابت، يمكن تحقيق أداء إغلاق جيد بشكل عام من خلال أسطح مانعة للتسرب ناعمة. ولذا، بالنسبة لمعظم تطبيقات الختم الثابت، فإن خشونة السطح المثالية الموصى بها لحلقة الختم هي 0.8Ra أو أعلى. كما يجب أن يكون السطح الثابت وسطح حلقة الختم محاذيين بشكل مركزي.
• تسمح الأسطح الأكثر صلابة باستخدام مواد مانعة للتسرب ذات مقاومة عالية للاهتراء مما يزيد من عمر مانع التسرب وعمر الأدوات. وبالنسبة للحركة الترددية البطيئة والمتوسطة والزيت غير المضغوط وأختام العمود الدوار، يوصى بصلابة لا تقل عن 40 روكويل سي أو أكثر.
• وبالنسبة للحركات الخطية المتوسطة إلى العالية، أو الحركات الدوارة عالية السرعة، يوصى باستخدام صلابة تتراوح من 60 إلى 70 درجة روكويل سي. كما تميل بعض الطلاءات إلى إنتاج أسطح مانعة للتسرب أكثر خشونة: ويميل طلاء الكروم الصلب والألمنيوم المؤكسد إلى إنتاج رش وتلميع سطحي مفتوح، وبالتالي يجب صقل السطح المتصلب بعد الأكسدة.

تساعد العملاء على تنفيذ مخططاتهم وخروج الفكرة إلى الإنتاج في الواقع
نوفر نماذج أولية وتكلفة إنتاج تنافسية
نوفر أجزاء مخصصة في أي مادة تقريبا
يساعد الموظفون الفنيون ذوو الخبرة طوال العملاء في عملية اختيار المواد
نقدم مجموعة واسعة من المواد المخصصة لتلبية متطلبات محددة للمقاومة الكيميائية، أو اللون، أو الخصائص الفيزيائية.
تصميم النموذج الأولي بخبرة محترفة

طريقة التصنيع الأساسية لدينا هي الدوران، فعندما عندما نتلقى طلبًا مخصصًا، نقوم بمراجعته بدقة للتأكد من توافق المشروع مع قدرات التصنيع لدينا. وفيما يلي مقدمة للعمليات المخصصة:

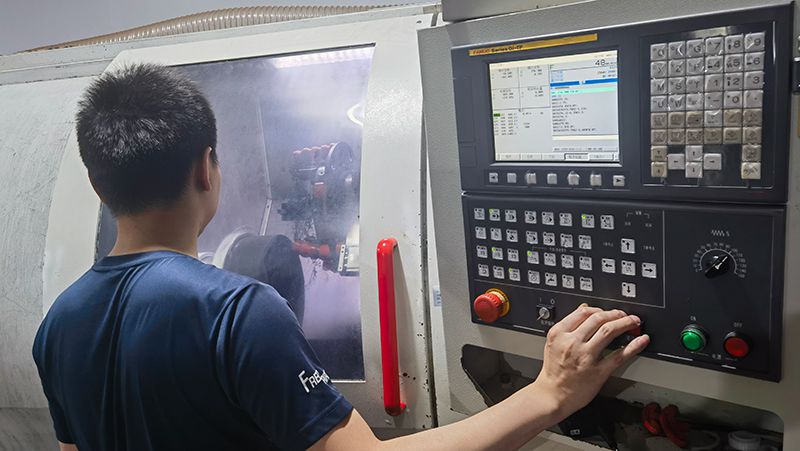

تختلف الأختام الدوارة عن الأختام المقولبة التقليدية، حيث أنها تقنية فعالة ومنخفضة التكلفة ويتم بثق المواد الخام لتحويل الأختام الهيدروليكية تحت ضغط عالٍ بعد تسخينها وصهرها. كما يتم بعد ذلك تشكيل الكتل الناتجة إلى موانع تسرب هيدروليكية باستخدام معدات تحويل CNC متخصصة مبرمجة ببيانات خاصة بالختم. كما تجدر الإشارة إلى أنه لا يقتصر الإنتاج على حجم الأختام (موانع التسرب) الدوارة فحسب، بل يمكن تصنيعها بمواصفات ومقاطع عرضية وكميات ومواد مختلفة. ومع التقنية المتطورة، لن تضطر إلى تحمل التكاليف المرتفعة ووقت الانتظار المرتبط بضغط القالب والأدوات، بل يمكن لشركتنا FLSEALS تصميم وإنتاج موانع التسرب التي تلبي متطلباتكم بسرعة بناءً على أبعاد الأخدود وظروف التشغيل (مثل ضغط الختم ودرجة الحرارة والوسائط وغيرها).
