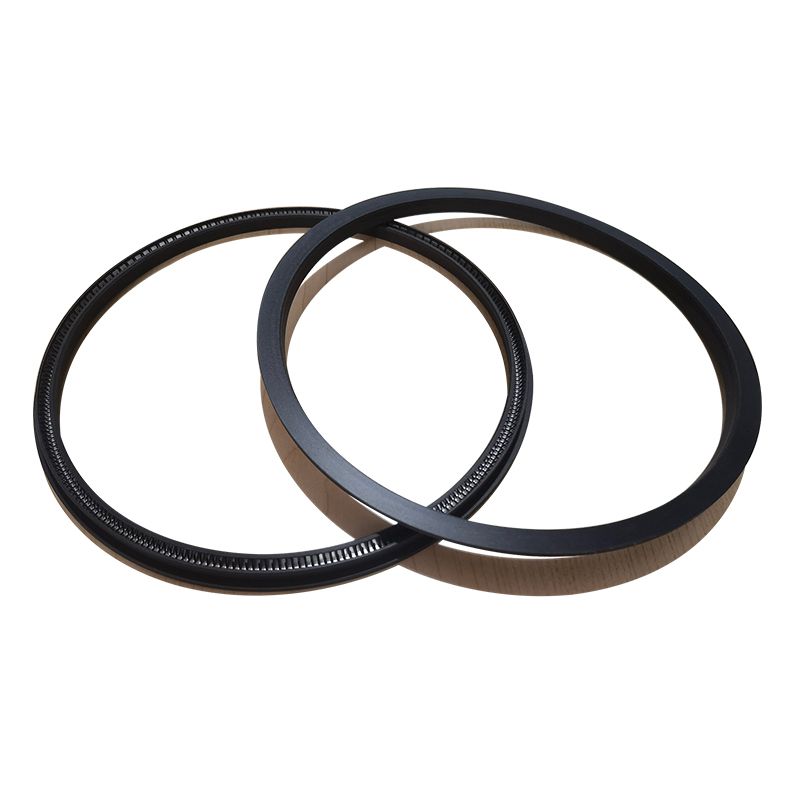

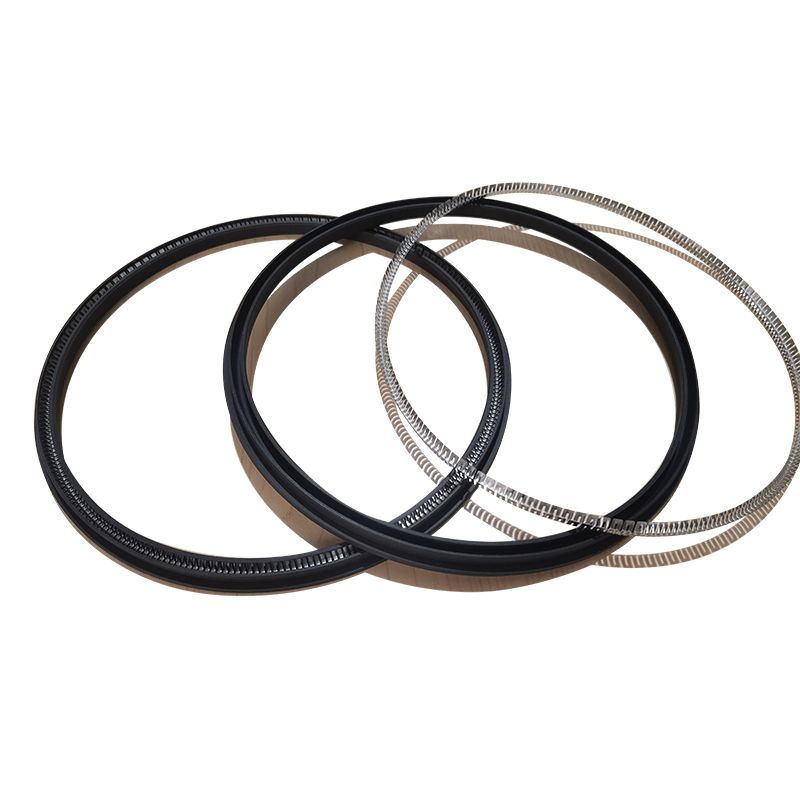

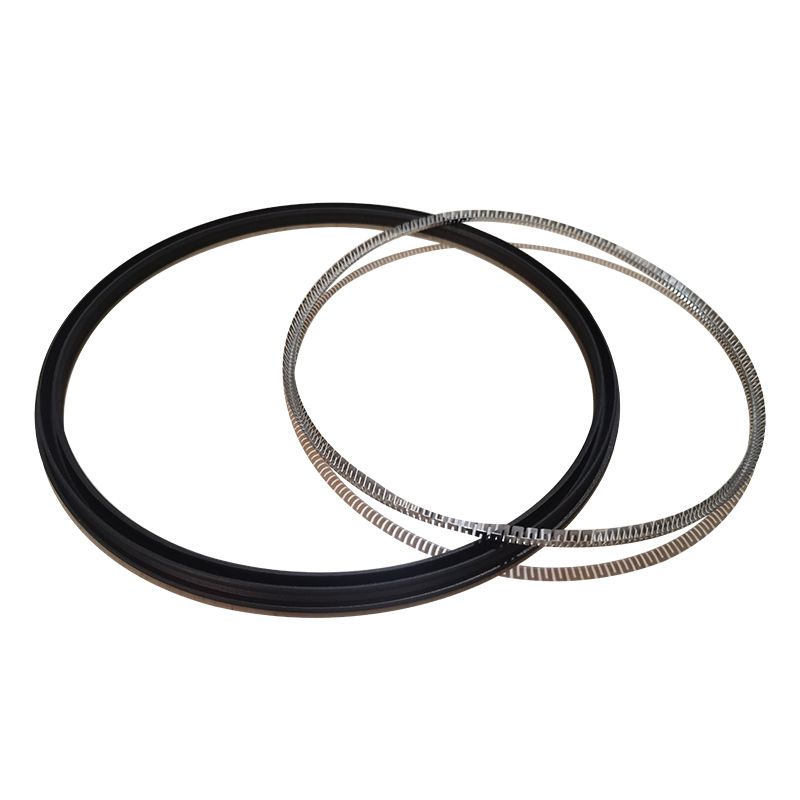

طقم مانع التسرب الحلقي مع نابض/ مانعات تسريب مطاطية مع زمبرك (مع شفة محملة بسوستة)Flanged Spring-Energized Rotary Seal

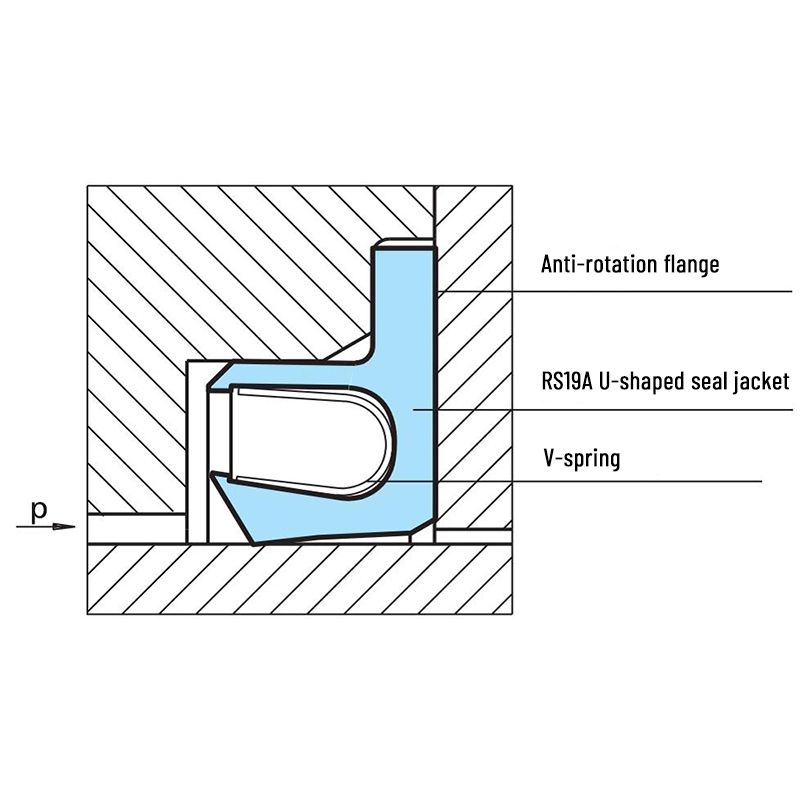

نابض شكل V
غلاف مانعة للتسرب على شكل U
نابض شكل V
طقم مانع التسرب الحلقي مع نابض/ مانعات تسريب مطاطية مع زمبرك (مع شفة محملة بسوستة)Flanged Spring-Energized Rotary Seal
يعتبر هذا النوع من موانع التسرب المطاطية ذات الزمبرك (النابض) ممتازًا في التطبيقات الدوارة والترددية والثابتة، حيث تكون هناك حاجة لقفل الختم في الأخدود. وباعتباره الختم القياسي للتطبيقات الدوارة، فهو عبارة عن ختم أحادي المفعول يتكون من غلاف على شكل U ونابض مقاوم للتآكل على شكل حرف V. كما يتكون المانع المزود بالزنبرك من كعب ذو حواف لمنع الختم من الدوران في الأخدود أثناء دوران العمود وشفة ديناميكية قصيرة ثقيلة تقلل الاحتكاك، مما يمنحه عمر خدمة طويل وقدرة ممتازة على مقاومة الكشط حتى في الوسائط ذات اللزوجة العالية.
أقصى حمل ديناميكي (متحرك) | 15Mpa |
أقصى حمل ثابت | 25Mpa |
الحركة الترددية | 10 م/ ثانية |
الحركة الدوارة | 2 م/ ثانية |
درجة حرارة التشغيل | -100°C إلى +260°C |
السوائل الوسيطة (المحتوى الوسيط) | تقريبا جميع السوائل والمواد الكيميائية والغازات |
ملاحظة: يجب أن ينخفض الضغط والسرعة في حالات درجات الحرارة المرتفعة.
- تُعتبر مثالية للمفاصل الدوارة والترددية والثابتة
- تساعد على الحماية من الالتواء الميكانيكي
- تساعد على انخفاض معامل الاحتكاك
- تظل منغلقة في الأخدود حتى عندما يتعرض لحركات متذبذبة أو حلزونية
- تتحمل التغيرات السريعة في درجات الحرارة
- تتميز بمقاومة الشيخوخة والتعتيق
- تتميز بمقاومة ممتازة للتآكل
- يمكن تعقيمها وتنظيفها
- تتميز بأنها مناسب للمنتجات التي تتطلب معايير نظافة عالية
- غلاف الختم: مواد بوليمر FJ-0234
- نابض: (الفولاذ المقاوم للصدأ)
- حلقات مطاط مع زمبرك للمفاصل الدوارة: RS19Al
ملاحظة: يرجى الاتصال بنا لتخصيص المواد التي تحتاجونها.
- للختم في بيئات الضغط العالي
- للختم في مفاصل ذات حركة دوارة
- لبادة مانعة للتسريب مع زنبرك مصممة لآلات القولبة بالحقن
- لختم أدوات الذراع والمحاور الدوارة في المعدات
- لختم أعمدة علبة التروس
- معدات التصنيع المختلفة
